2018.09.20 スタッフコラム
こんにちは、小林です。
SUBACOに来てもうすぐ一ヶ月が経とうとしています。
西明石勤務には、そろそろ慣れて来ました(^^)
本社はJR摩耶駅から歩いて約5分の距離でしたが、
SUBACOはJR西明石駅より徒歩10?15分かかります。
今は涼しくなってきたので、そんなに大変には感じませんが
真夏の時期は、運動不足の私はこたえるんだろうなーと
もう一年先が心配になっております(^_^;)

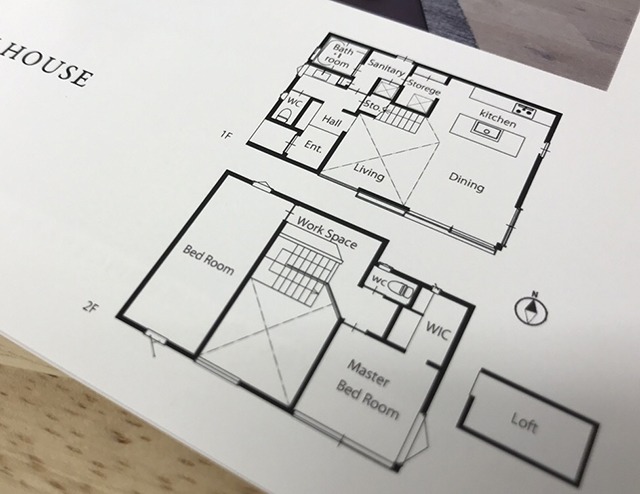

さて、先日SUBACOの施工事例集に使用する平面図を作成しました。
壁は黒く塗りつぶし、部屋名はｱﾙﾌｧﾍﾞｯﾄ表記で
「おしゃれ感」を重視した図面です。笑
そして、シンプルなので間取りがわかりやすいですね。
同じ平面図にもさまざまな種類があり、
例えば、プランの提案の際にお客様にお見せする平面図はこんな感じです。
さきほどの図面と違って、
家具の絵や、外構の絵などが描かれており、
このお家でどんな生活ができるのか、を
お客様がイメージしやすいです♪
縮尺は1/100の大きさで描いています。
この図面などを用いてお客様とお家のお話を進めていきます。
そして、ある程度プランが決まり実施設計に移ると・・・
こんな感じの平面図を作成します！
縮尺も1/50で、細かなところまで表現できます。
実際に大工さんにお家を建てて頂くための細かな寸法や、
特記事項や建具の詳細などが描かれています(*^^*)
細かな図面と言ったものの、
1/50の平面図では表現しきれないものもたくさんあるので、
詳細図を作成したり、別の図面で表現したりもします。
このように、平面図と言っても、
さまざまな種類の平面図があるのです。
また、会社さんによっても記載内容や表現の細かさは異なります。
SUBACOではでより良いお家づくりのためにも
きるだけ細かく表現するように心がけていたりします！
今回は平面図のお話でしたが、
他にもさまざまな種類の図面があるので、
またの機会にお話できればと思います☆彡
