展開図

こんにちは、小林です。

今回は「展開図」のお話です。

展開図とはお家の内部を表現した図面で、室内からみた投影図です。
天井高や窓の大きさ・高さ、建具や設備機器の位置など、室内で見えるものの位置関係がわかります＾＾


平面図だけではイメージがつかないものでも、展開図にすると分かりやすくなり、
室内がどんな風に仕上がるのかが、もっとも想像しやすくなる図面とも言えます！


ハウスメーカーによっては展開図が省略されている場合もあり、
住宅を建てるために必須とは言えない図面ですが、
より詳細を検討、共有するためには必要な図面です(^^)

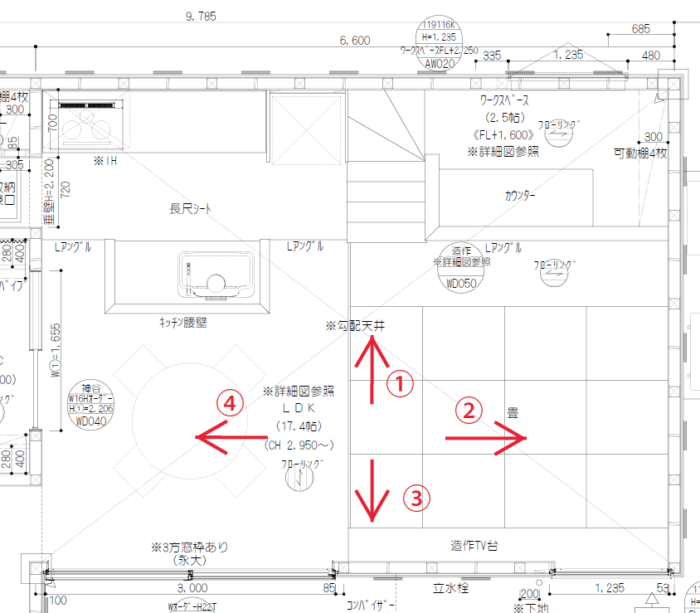

例えはばこちらの平面図。

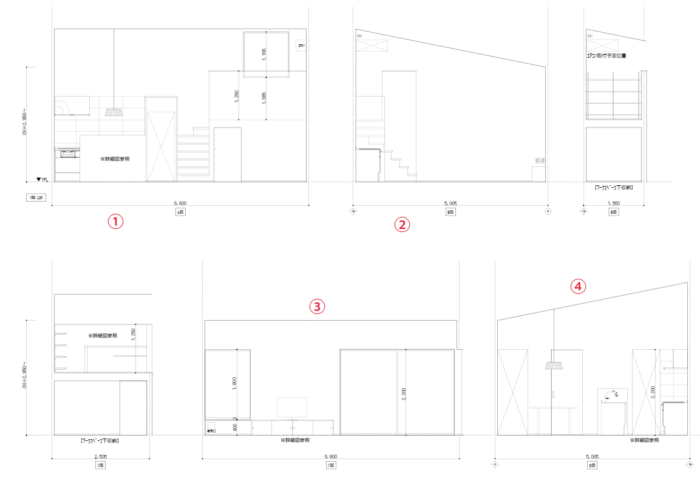

この①～④番のそれぞれの方向を見た展開図がこちらです。

平面図だけでは想像がしにくいですが、
このように展開図があると瞬く間にお家のイメージがつきますね！(^^♪

ちなみに、前回のブログで写真をアップした自宅のＬＤＫの図面ですので、
ぜひ写真と比べてみてください☆彡
